高速圖像處理方案



業內專業小型化設計，使得相機在相對較小的空間中獲得較大性能，傳感器在有限的尺寸上效能得到盡可能的發揮。其穩固的外殼和IP69K的防護等級，能達到抗振動10g，抗沖擊100g，使得相機能適應于各種嚴苛的工業環境。

機器視覺作為工業自動化系統的重要組成之一，其技術與應用也隨著自動化行業的發展而日益成熟。具體體現在：圖像質量和數據傳輸速度不斷增強、圖像處理能力增強。

相機的圖像質量體現在，其采用前沿的SONY / Gpixel 圖像傳感器，像素高達65 MP，更小的像元尺寸使得相同的光學尺寸條件下?lián)碛懈叩姆直媛?，同時搭載了出色的圖像優化系統，使得成像質量進一步提升。

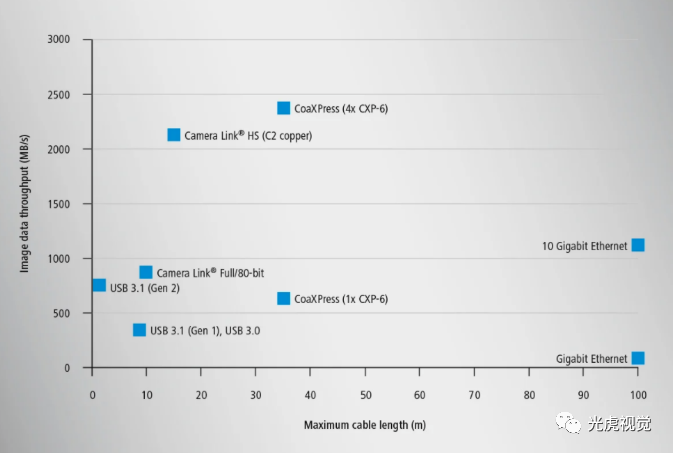

為提高相機的傳輸速率，特色產品采用了帶寬更高的10GigE技術，10GigE以太網允許以1.1 GB / s的速度傳輸10倍的圖像數據，同時提供了千兆以太網接口的所有優勢，而無需更改集成軟件。



• 高速圖像處理

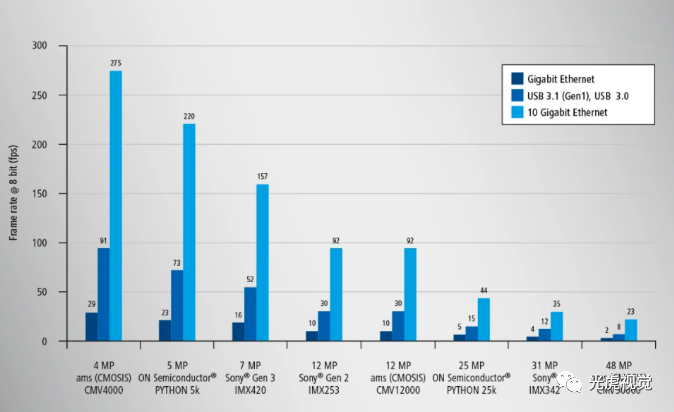

現代CMOS傳感器在高靈敏度，低暗噪聲和高幀速率以及非常高的動態范圍內，可提供出色的圖像質量。這些優點與10 GigE界面一起在快速過程中發揮了優勢，例如在60 fps時高達4K的視頻應用以及運動分析和虛擬現實應用中。



• 低延時 機器速度不斷提高

與千兆位以太網攝像機相比，10GigE攝像機顯著減少了總體系統延遲，即主機請求和響應接收之間的延遲。首先，傳感器讀取速度更快，這意味著讀取時間更短，最后10 GigE接口加快了數據傳輸速度。延遲還取決于所使用的硬件和軟件組件。與50到125μs的千兆位以太網不同，每幀的延遲降低到大約5到50μs。

• 集成快速方便

從GigE Vision標準版本2開始，相機集成便不再需要更改應用軟件，因為軟件獨立于物理以太網接口。使用GenICam進行編程的相關操作保持不變，同時可以輕松實現與GigE相機一起操作。

 越來越多的電腦主板支持10GBase-T接口，可直接連接萬兆網接口相機。此外，還可以使用低成本的10GBase-T標準網卡，實現簡單的單電纜解決方案，即通過同一根電纜實現數據傳輸與供電（以太網供電）。因而顯著降低了系統成本，有效減少軟件集成和現場維護的工作量。

 此外，使用價格實惠的標準以太網電纜足以滿足應用要求，無需像Camera Link一樣采用非常昂貴的電纜。同時，相機配備了RJ45以太網連接器，用于現場主機裝配，用戶只需支付所需的電纜費用即可。

 在時控生產等需要定期而非連續采集圖像的應用中，帶Burst（高速連拍）模式的萬兆網接口相機提供了替代CoaXPress接口相機的方案。分辨率達1,200萬像素的QX系列相機，在短序列圖像采集時，幀率可達335 fps，速度約為四通道CoaXPress CXP-6相機的兩倍。

除了性能的整體提升，相機還集成了各種實用性高級功能: IEEE 1588 精確時鐘同步協議、HDR、陰影校正、5x5顏色處理、直接驅動光源、液體鏡頭、奇數行和偶數行設置不同的曝光時間、出色的寬溫設計等。



【來源：光虎光學內部培訓資料】
